齿轮泵(Gear pump)是机器润滑、供油或其它液体系统中的一个部件,是旋转式液压泵的一种。齿轮箱内有2个或2个以上的齿轮啮合,在旋转作用下从一侧吸入流体再向另一侧排出。

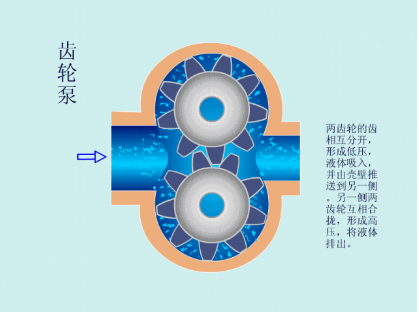

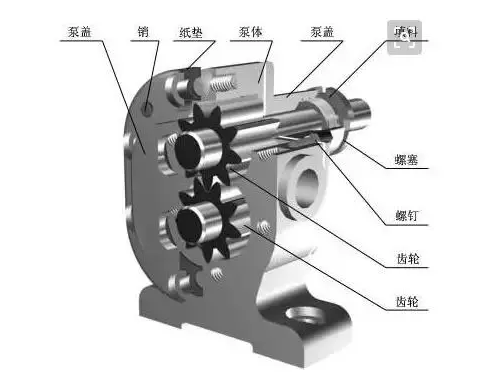

齿轮泵的最基本形式就是两个尺寸相同的齿轮在一个紧密配合的壳体内相互啮合旋转,这个壳体的内部类似“8”字形,所以有的老机修师傅也叫它“8”字泵,两个齿轮装在里面,齿轮的外径及两侧与壳体紧密配合。来自于挤出机的物料在吸入口进入两个齿轮中间,并充满这一空间,随着齿的旋转沿壳体运动,最后在两齿啮合时排出。
适用范围:
齿轮泵用于输送粘性较大的液体,如润滑油和燃烧油,不宜输送粘性较低的液体(例如水和汽油等),不宜输送含有颗粒杂质的液体(影响泵的使用寿命),可作为润滑系统油泵和液压系统油泵,广泛用于发动机、汽轮机、离心压缩机、机床以及其他设备。齿轮泵工艺要求高,不易获得精确的匹配。
分类:
1.按齿轮啮合的形式可分为:外啮合式和内啮合式
2.按齿形曲线可分为:渐开线齿形式和摆线式
3.按齿面形式可分为:直齿齿轮式、斜齿齿轮式、人字齿齿轮式、圆弧齿面的齿轮式
4.按啮合齿轮的个数分:二齿轮式和多齿轮式
5.按齿轮级数可分为:单级齿轮泵和多级齿轮泵
