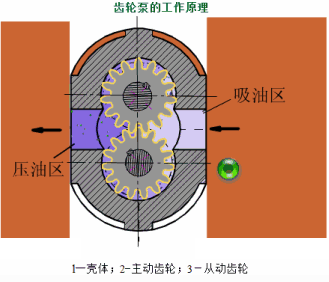

1.外啮合齿轮泵工作原理如图所示，它是分离三片式结构，主要包括上下两个，泵端盖、泵体及侧板和一对互相啮合的齿轮。
2. 泵体内相互啮合的主、从动齿轮2和3,齿轮两端端盖和泵体一起构成密封容积，同时齿轮的啮合又将左、右两腔隔开，形成吸、压油腔。

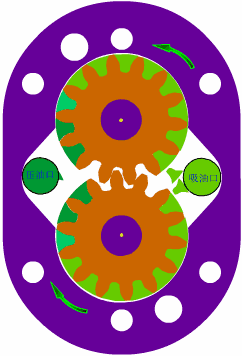

3. 当齿轮按图示方向旋转时，右侧吸油腔内的轮齿脱离啮合，密封工作腔容积不断增大，形成部分真空，油液在大气压力的作用下从油箱经吸油管进人吸油腔，并被旋转的轮齿带人左侧的压油腔。左侧压油腔内的轮齿不断进入啮合，使密封工作腔容积减小，油液受到挤压被排出系统，完成齿轮泵的吸油和排油过程。在齿轮泵的啮合过程中，啮合点沿啮合线把吸油腔和压油腔隔开。
